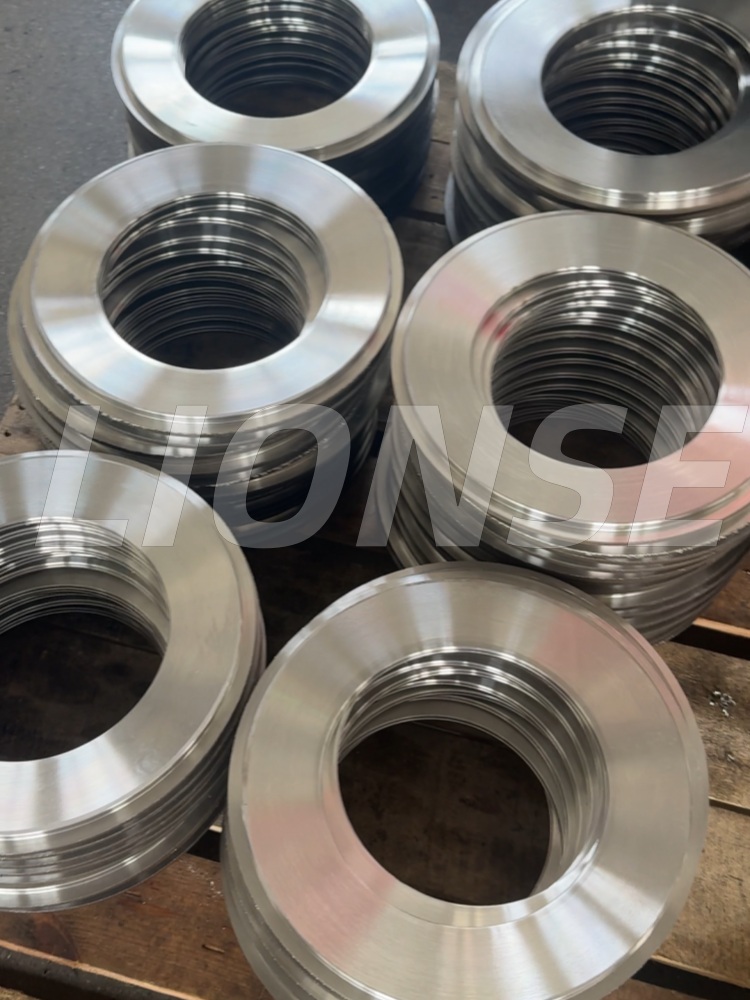

Juntas planas de aço inoxidável sólidosão amplamente utilizados emflangesde sistemas petroquímicos, de tubulações e de vasos de pressão, e pode garantir um desempenho de vedação estável em ambientes de alta pressão e alta temperatura. Oferecemos personalização de tamanhos e múltiplas opções de materiais, incluindoaço inoxidável, aço carbono, liga de titânio e ligas à base de níquel. No entanto, o material mais utilizado e com melhor relação custo-benefício ainda éaço inoxidável. Então, quais são as dificuldades no processamento real dejuntas planas de aço inoxidável?
O aço inoxidável austenítico 304/316L tende a endurecer durante o corte. A camada endurecida acelera o desgaste da ferramenta e pode provocar fissuras superficiais. Parâmetros de corte inadequados agravam o problema.
Como componente de vedação, a planicidade e o paralelismo dojunta plana sólida de aço inoxidáveldetermine diretamente o efeito de vedação. Mesmo pequenas deformações ou irregularidades podem causar vazamentos durante o uso. Devido à espessura fina da maioria das juntas (geralmente 1-5 mm), elas são propensas à deformação sob força de fixação e corte térmico durante a usinagem CNC. É difícil manter um nivelamento consistente em toda a superfície, especialmente para juntas de grande diâmetro (diâmetro ≥100 mm), que são mais suscetíveis a empenamentos devido à distribuição desigual de tensões. Alcançar uma tolerância de planicidade de 0,05 mm (um requisito comum para vedação industrial) requer controle preciso dos métodos de fixação, caminhos de corte e sistemas de resfriamento.
A alta tenacidade do aço inoxidável causa acúmulo de arestas nas pontas das ferramentas, levando a baixa qualidade da superfície e erros dimensionais. O material da ferramenta, o revestimento e a rigidez devem ser cuidadosamente selecionados para usinagem de juntas finas.
A baixa condutividade térmica concentra o calor de corte. A deformação térmica altera a planicidade e a dimensão. A pressão muito alta do líquido refrigerante distorce as juntas finas; o resfriamento insuficiente acelera a falha da ferramenta.
Afinarjuntaé sensível à força de corte. A tolerância de espessura de precisão (por exemplo, ± 0,02 mm) é difícil de estabilizar. Rebarbação incompleta arranha as faces dos flanges; sobre a rebarbação danifica as bordas.
A superfície de vedação requer Ra ≤0,8μm. A tenacidade do aço inoxidável dificulta o acabamento liso. Aplicações críticas precisam de polimento/retificação extra, aumentando os custos e a complexidade do processo.
