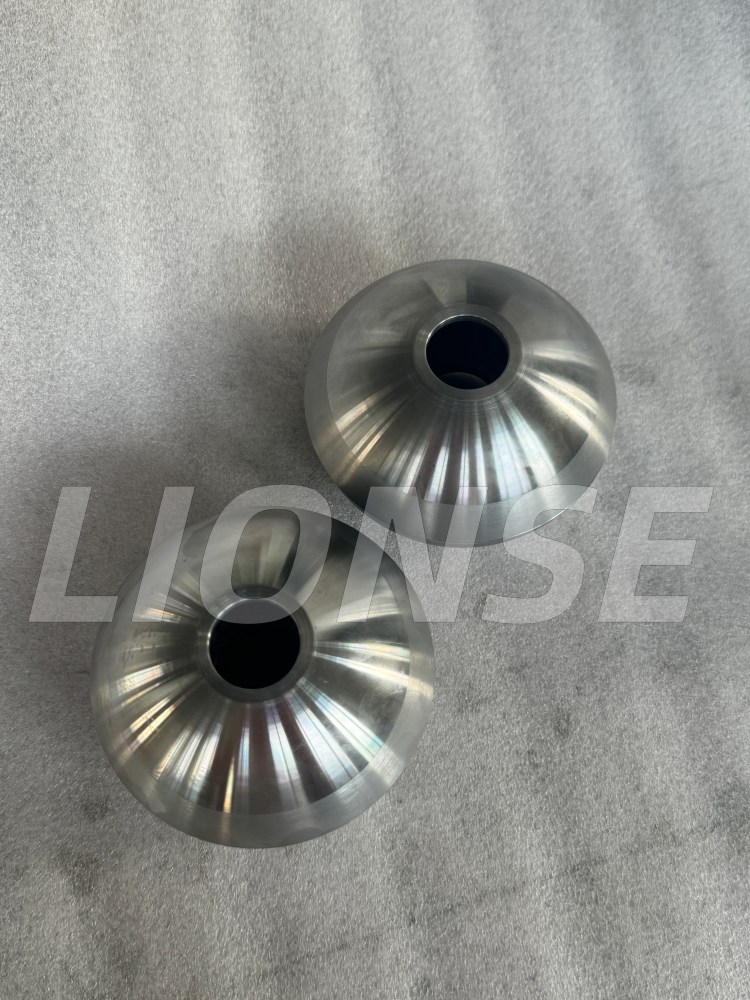

Esta esfera dividida serve como componente central para válvulas esfera orbitais. Precisão usinada em CNC a partir de barra de aço forjada 20CrNiMo (AISI 8620) em vez de fundida. A válvula esférica orbital usinada CNC serve como componente principal para válvulas esféricas orbitais. Composto por meias esferas superior e inferior, apresenta alta precisão dimensional com superfície esférica, furo interno e furos de alívio de pressão completados por torneamento-fresamento CNC. O tratamento térmico de têmpera de cementação é opcional para obter uma superfície resistente ao desgaste e um núcleo resistente para condições de carga de impacto de alta pressão.
Como fabricante profissional de usinagem CNC, a Lionse pode fornecer versões perfuradas (com furos de alívio de pressão) e não perfuradas. Amplamente utilizado em válvulas de esfera orbitais para indústrias de petróleo, química e energia.

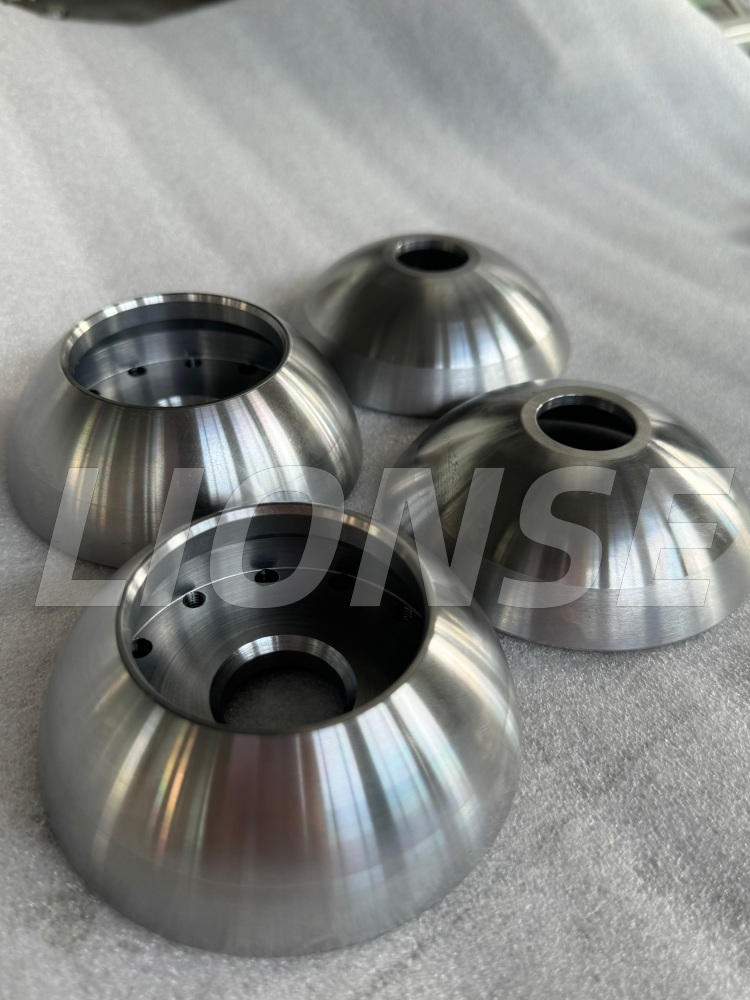

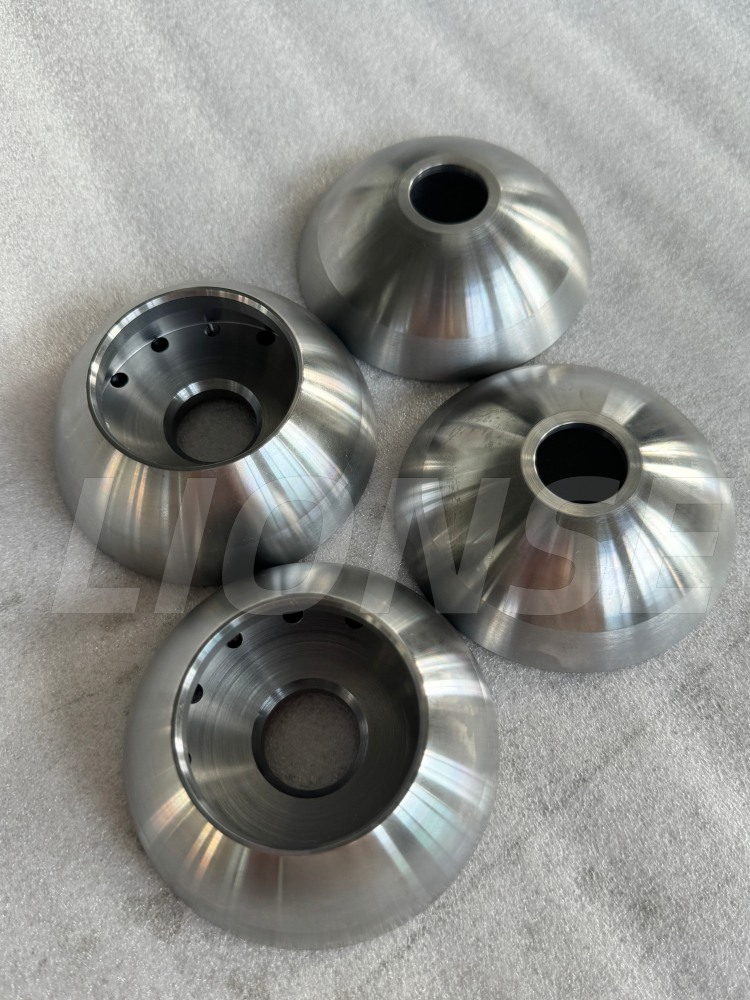

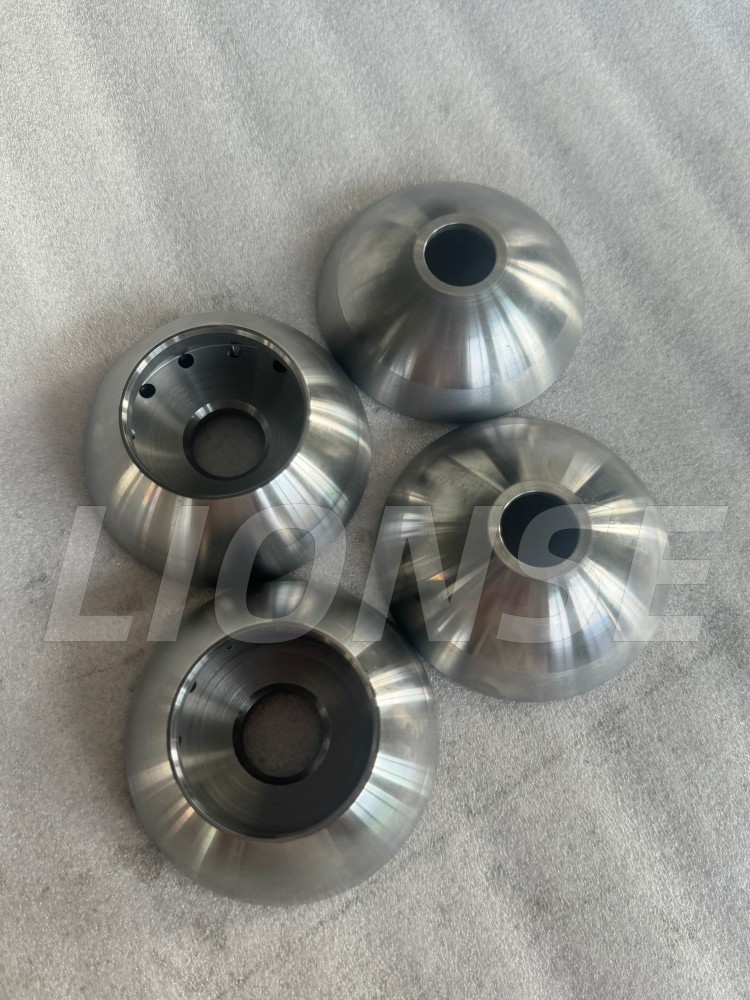

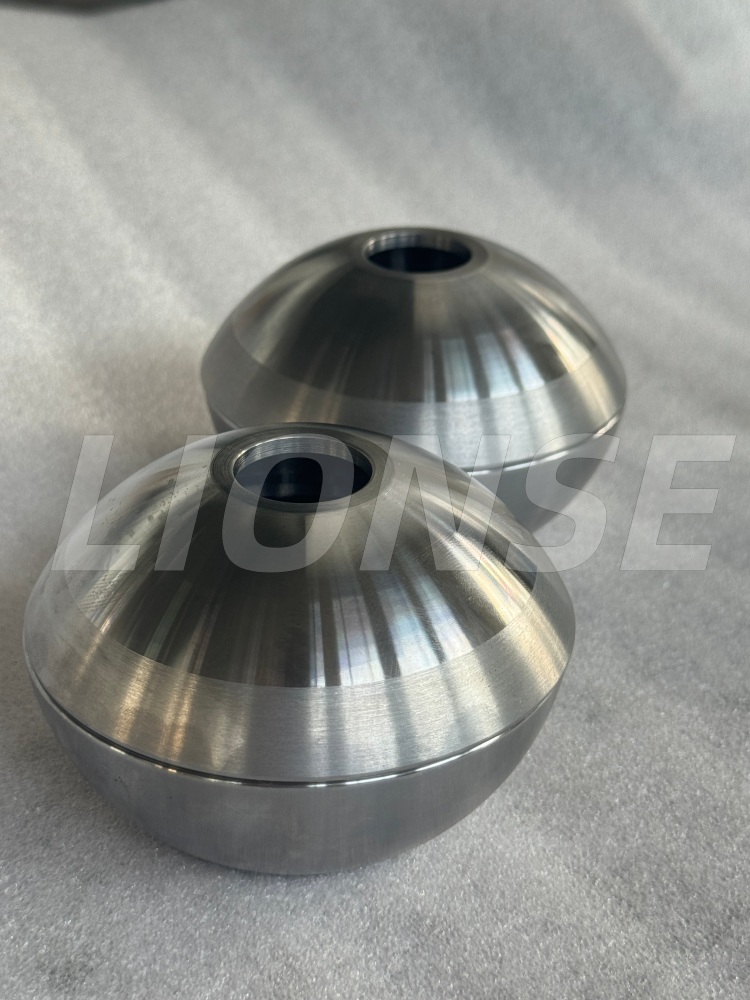

A válvula esfera orbital usinada CNC de precisão consiste em duas partes de meia esfera: esfera superior e esfera inferior. A superfície esférica, o furo interno, as etapas de localização e os furos de alívio de pressão são todos acabados por torneamento-fresamento CNC, com tolerância dimensional e geométrica esférica rígida. Como componente de aço endurecido, está disponível para posterior tratamento térmico de cementação e têmpera. Após o tratamento térmico, a dureza da superfície atinge HRC58-62 para excelente resistência ao desgaste e desempenho antierosão, enquanto o núcleo mantém boa tenacidade para suportar condições de trabalho de alta pressão e impacto.
| Nome da produção |
Válvula de esfera orbital usinada CNC |
| Capacidades materiais | 20CrNiMo (AISI 8620) |
| Marca |
LEÃO |
| Tratamento de superfície |
Como requisitos do cliente |
| Origem |
Qingdao, China |
Comparado com alternativas à base de aço inoxidável (aço duplex 316L, 2205 com revestimento duro Stellite), o 20CrNiMo (AISI8620) oferece excelente desempenho de custo abrangente para componentes de esfera dividida de válvulas orbitais usinadas CNC de precisão para serviços de petróleo, produtos químicos e energia.
A barra 20CrNiMo forjada é significativamente mais barata que o aço inoxidável 316L e o aço duplex 2205. O desempenho da superfície resistente ao desgaste é obtido através do tratamento térmico de têmpera de cementação, em vez de depender de materiais de base caros de alta liga, o que reduz o gasto de matéria-prima para peças brutas de esferas divididas.
As esferas orbitais com vedação rígida metal-metal feitas de aço inoxidável exigem uma camada de liga de cobalto Stellite para atingir a resistência ao desgaste HRC58-62. O material Stellite é caro, o revestimento duro cria altas taxas de rejeição e exige uma reusinagem pós-soldagem demorada.
Para o 20CrNiMo, a dureza superficial alvo HRC58‑62 é alcançada apenas através de têmpera de cementação comprovada. Não é necessária soldagem de revestimento duro, o que reduz grandes custos de fabricação e riscos de produção.
Na condição de recozimento forjado com pré-tratamento térmico, o 20CrNiMo tem dureza moderada. Geometrias complexas, incluindo superfície de vedação esférica, furo interno, ressaltos de localização e furos de alívio de pressão, podem ser usinadas CNC com precisão e eficiência. O desgaste da ferramenta é menor em comparação com classes inoxidáveis duras, encurtando o tempo do ciclo de usinagem e reduzindo o custo de processamento CNC.
A LIONSE estabeleceu uma reputação bem merecida na indústria de usinagem CNC por qualidade, confiabilidade, economia e entrega pontual. Para atender às suas expectativas em relação aos seus projetos, nossa equipe de mecânicos e engenheiros trabalhará em estreita colaboração em todas as etapas do desenvolvimento do produto, do protótipo à produção. Reconhecemos que cada projeto e sua aplicação são únicos, por isso oferecemos a cada cliente uma solução diferenciada e prática, incluindo serviços de usinagem de precisão e tratamentos de superfície personalizados.Contate-noshoje e vamos começar a criar suas peças.
Há mais de 15 anos, a LIONSE é fornecedora mundial na distribuição de produtos de titânio, metalurgia e rolamentos. As indústrias que atendemos incluem implantes e ferramentas cirúrgicas, peças automotivas, dispositivos químicos, geração de energia, equipamentos de minas, aeronaves, bombas, etc. LIONSE é seu fornecedor confiável.
Todas as nossas esferas divididas de válvula orbital são usinadas com precisão em CNC a partir de barra de aço forjada, não fundida. A superfície esférica, o furo interno e os furos de alívio de pressão são acabados por torneamento-fresamento para garantir tolerância precisa.
O 20CrNiMo evita a cara soldagem Stellite com revestimento duro. Sua matéria-prima e custo total de fabricação são menores para serviços de alta pressão não corrosivos. O aço inoxidável com revestimento duro é preferido para meios corrosivos, mas com custo geral mais elevado.

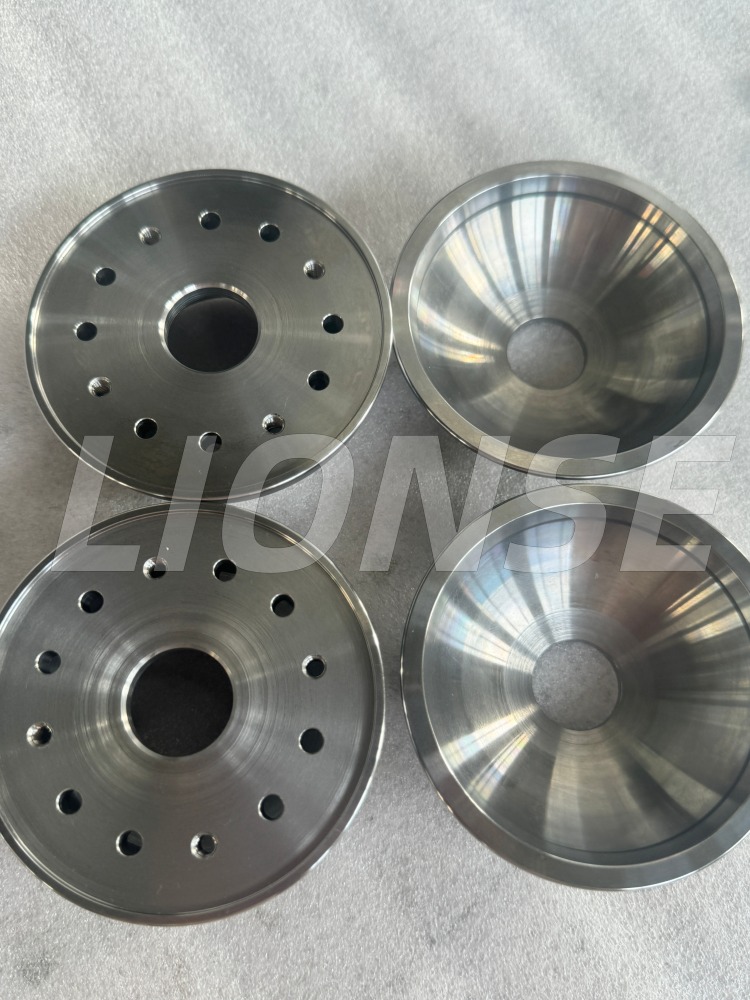

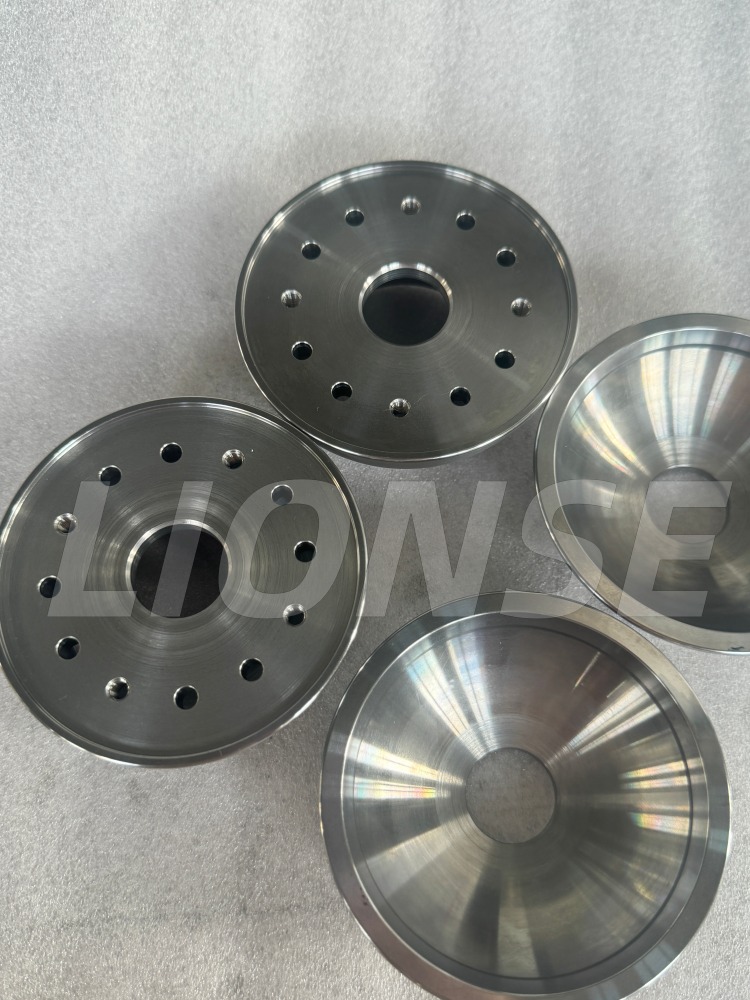

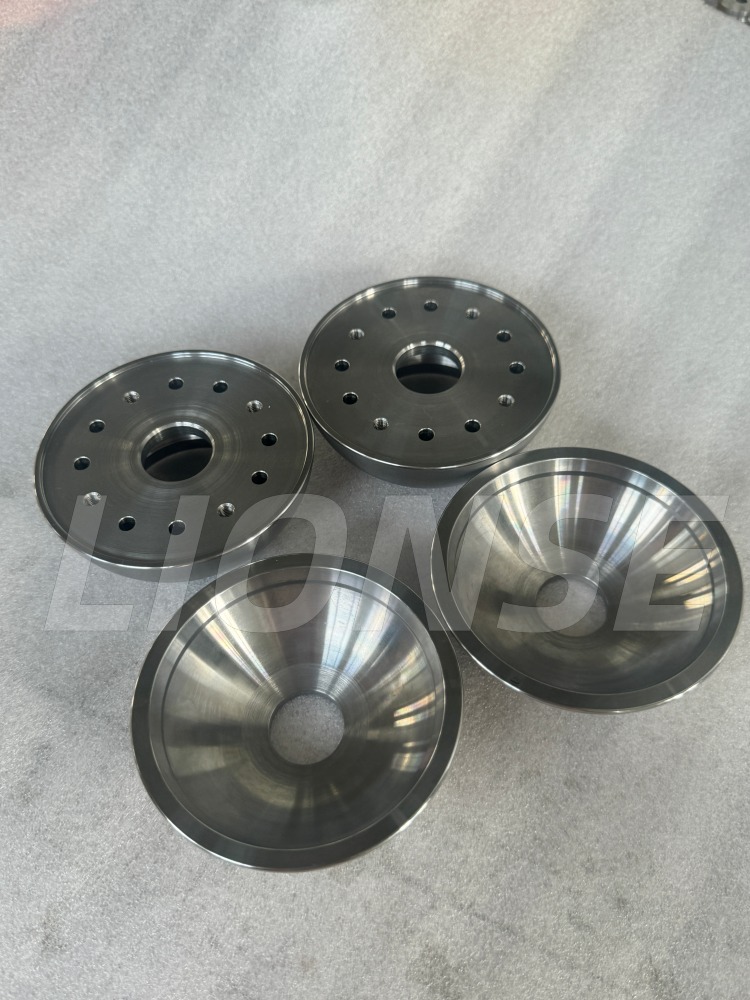

Sim. Estão disponíveis versões perfuradas com furos de alívio de pressão e versões não perfuradas, fabricadas estritamente de acordo com seu desenho.
